產品詳情

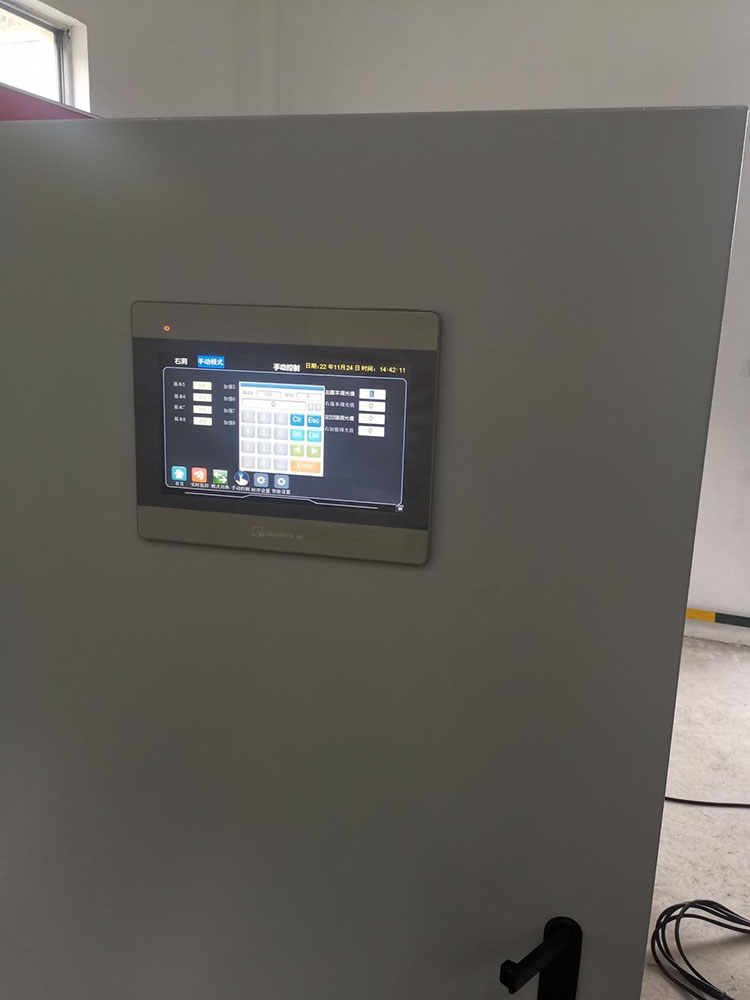

隧道調光控制柜 BDTC-1608SMT

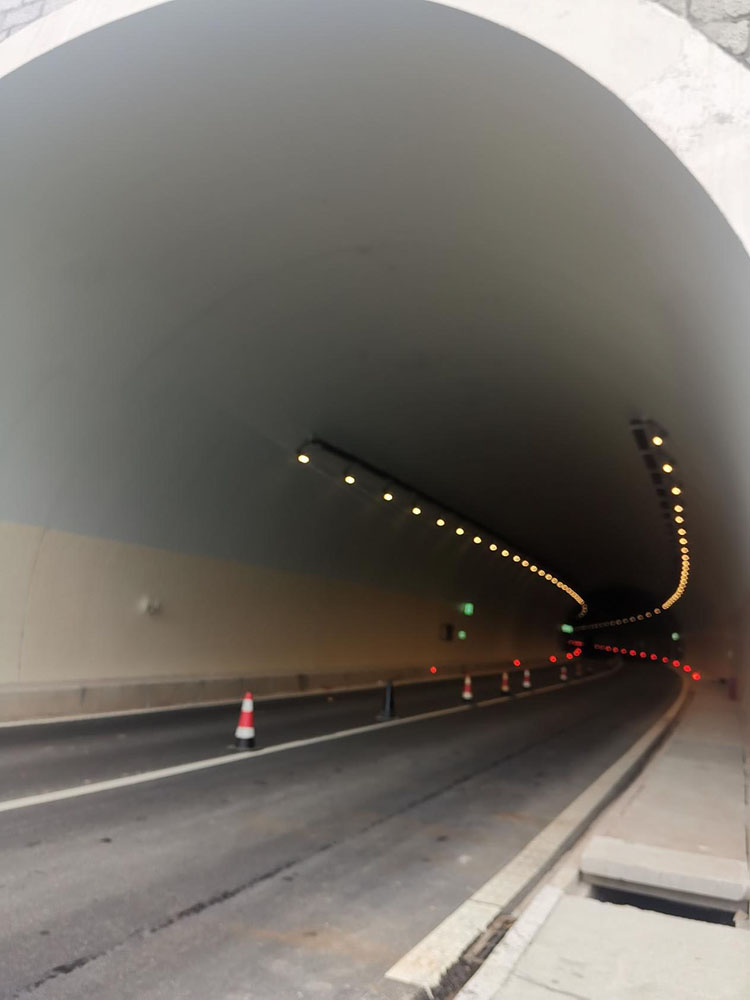

BDTC系列隧道智能控制系統由隧道上位機管理軟件、隧道調光控制柜、光亮度檢測器、光纖通信設備、可調光LED隊道燈等設備組成，系統通過采集隧道洞內亮度值信息通過調整LED燈的輸出功率來調整隧道內部的亮度值。因?yàn)樵诖蠖鄶?shù)時間里隧道照明的亮度并不總是需要達到設計亮度值，而是應該根據時間交通流量的大小和洞外亮度的變化來實時的調整，這樣即保證了行車安全，又節約了能源。
隧道照明不同于一般道路照明，需要考慮人眼對光的適應特性。視覺對視覺環境內亮度變化順應時的感受性稱為適應，適應有明適應、暗適應兩種。從暗處進入明亮環境時，視力的順應為明適應;從明亮的環境進入暗處時，視力的順應為暗適應。明適應所需時間短，暗適應所需時間長。在設計隧道照明時，要考慮到人的明適應和暗適應因素，重視過渡空間和過渡照明的設計。

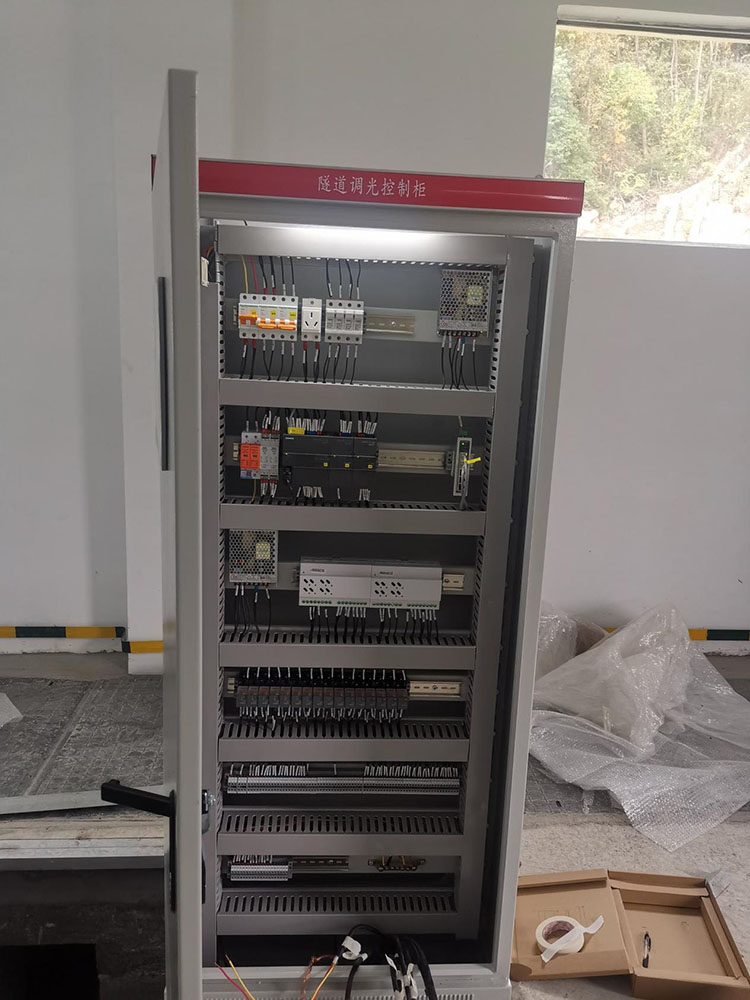

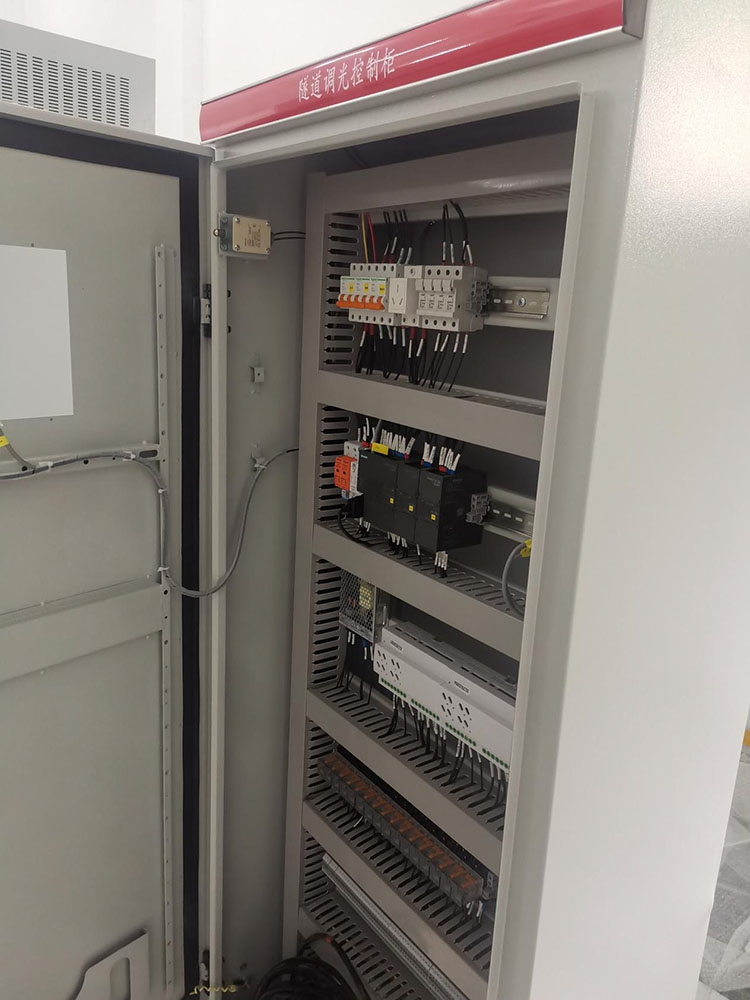

隧道調光控制柜分為回路開關控制監測0-10V無級調光模式和只有0-10V無級調光2種類型，回路開關控制是通過PLC可編程控制器控制強電配電房中的強電回路，0-10V無級調光可通過采集洞外亮度儀自動調節隧道加強段和基本段的亮度。
采用隧道智能環境控制系統后，節能只是其優越性的一個方面。由于采用調光LED燈，燈具長時間不在滿功率工作狀態，燈具的工作溫度大部分時間都處在一個較低的水平。工作溫度的降低，又會衍生出其他的效益：
1) 亮度無級控制，比分級控制的同類燈具節能40%左右，比鈉燈照明節能70%左右，具體節能量視項目現場環境不能而不同；
2) 由于一年中只有夏天的中午，加強照明燈具才接近最大設計值工作，大多數時間均在10%～50%的功率下工作；而基本照明的設計冗余留到遠期再用，近期的工作功率也低于燈具的額定功率。這使得燈具和電源的長期工作溫度較低，不僅可大幅減小LED的光衰，還延長了LED和電源的壽命；
3) 下半夜功率可同步減半，燈具配光特性保持不變，避免了單側關燈所產生的危及行車安全的斑馬效應；
4) 系統設計簡單，控制只須2個回路，即一個基本照明回路和一個加強照明回路，節約供配電系統設備材料建設費用；
5) 當隧道未達到設計車流量時，可依據規范對洞內照明強度進行相應折減，折減量可根據需要任意設定，以確保在滿足規范的前提下最大限度地節約電能，避免過度照明，使系統真正實現了設計師們追求的按需照明的設計理念；
6) 可實時監測每盞燈的亮度狀態、電源溫度、電流、電壓參數，可確切的了解每盞燈的工作狀態，方便控制及維護；
7) 系統具有自動巡檢功能，巡檢實時狀態信息包含：各個照明燈具、回路的調光亮度、電源參數信息和故障信息、各照明燈具、回路供電狀況信息、隧道環境信息、控制系統通訊故障等信息；
8) 電磁兼容和諧波滿足規范要求，不會影響隧道內其他系統和設備的正常工作，調光信號與系統須進行有效隔離，采取有效防浪涌措施；使調光信號和系統不受雷擊浪涌和供電系統的影響；
9) 設備應用效率較以前更為合理化，設備運轉時間相應減少，對日后保養維護有積極作用；
10) 優化照明系統后，除了更為節能外，也可減少人工管理的工作負荷，進一步節約資源；
11) 系統軟件預留擴容接口，可根據需求作為二級管理平臺接入上層管理軟件，也可作為一級管理平臺向下兼容其他數據軟件。
12) 系統軟件能夠靈活地以數據、圖形等方式顯示隧道內LED照明系統的運行情況、控制模式等，自動地完成數據備份、文檔存儲（含操作數據及歷史信息數據），方便地進行查詢、統計和形成報表。
13) 系統支持全雙工通信方式，可雙向通訊，同時硬件支持在線更新，方便升級；
隧道環境監測設備與控制系統失去通訊或出現調光線路故障時，系統自動將隧道內所有 LED隧道燈亮度自動調到100％，保證故障時照明需求；
14) 隧道一旦發生火災，智能控制系統接收到FAS火災報警信號，聯動控制隧道所有LED隧道燈100%光輸出。LED智能控制系統如發生故障，故障區域內的LED隧道燈100%光輸出；
