智能節能照明控制器安裝及使用手冊

目 錄 一、安全注意事項....................................................................................3

二、概述.................................................................................................... 4

三、功能及特點........................................................................................5 3.1

控制............................................................................................5 3.2

產品特點....................................................................................5 3.3

頁面............................................................................................7 3.4

通訊............................................................................................7

四、技術指標............................................................................................8

五、安裝注意事項....................................................................................9

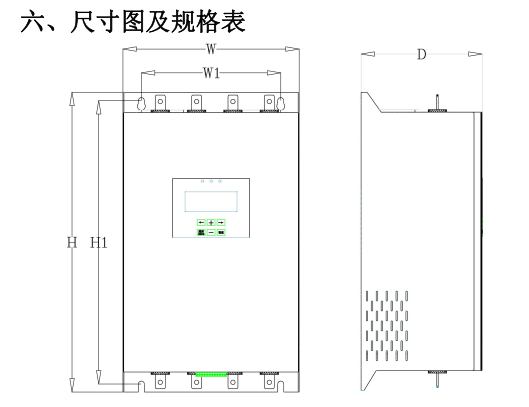

六、尺寸圖及規格表..............................................................................10

七、參考圖（7 張圖紙）.......................................................................11

八、控制端子示意圖..............................................................................19

九、指示燈及按鍵..................................................................................19

十、菜單結構..........................................................................................21

十一、操作說明......................................................................................22

十二、常見故障排除..............................................................................26

附錄一：城市經緯度..............................................................27

十三、產品保修卡..................................................................................38

一、安全注意事項： 二、1、在接入電源的狀況下，不管 BD-JN 系 列 智 能 節 能 照 明 控 制 器 處在任何狀態，均不得觸摸 BD-JN 系 列 智 能 節 能 照 明 控 制 器 的任何端子，否則將有觸電危險！ 2、 BD-JN 系 列 智 能 節 能 照 明 控 制 器 不能作為檢修時的電 氣隔離使用，線路上應使用空氣開關作為電氣隔離。 3、在BD-JN系 列 智 能 節 能 照 明 控 制 器 的輸出回路上必須使 用相應容量的快速熔斷器或斷路器作為短路保護元件。BD-JN 系列智能節能照明控制器

二、概述 BD-JN系列智能節能照明控制器是以微處理器技術和電磁調 控技術為基礎開發的高性能產品。具備調壓調控功能，限制短路電 流，防止瞬變突變，提升功率因數，改善電壓質量，提高系統穩定 性，增加電力輸出能力，有效限壓，延長燈具壽命，減少維護費用， 降低維護成本，降低能耗，有效抑制和隔離用電設備產生的諧波等 功能，針對接有補償電路的燈具也能正常運行。 HKAC-JN系列智能節能照明控制器在軟、硬件設計上采用了完善 的抗干擾技術、并充分考慮了用戶使用的便利性，整機采用一體化 設計，全中文顯示頁面，配有RS-485接口，能將輸出電參數上傳至 上位機，并實現遠程控制。符合EMC的標準（GB/T13926.4-92），能 長期安全可靠運行。

BD-JN 系列智能節能照明控制器

三、功能及特點

3.1 控制

具有可編程的天文時鐘，靈活的可編程控制功能、開關燈時間 任意設定，具有手動、自動控制功能，能根據所在地的經緯度 自動計算每天的開關燈時間，配備光敏傳感器作為自動補償。

有兩路獨立開關量輸出，可以選擇手動、時控、經緯控、光控、 及上位機遠程控制，還能實現全夜燈及半夜燈控制。

物聯網功能（選配）：智能化管理平臺，實現遠程四遙（遙控、 遙信、遙測、遙調），實現遠程管控，實時維護，故障報警， 提高效率。

分時段調壓：下半夜可分段自動降低線路的工作電壓，根據不 同的使用場合，設定不同的節能運行時間和節能水平的高低；

內置智能控制器，對負載工作曲線進行自動跟蹤并智能化控制。

具備光電傳感器：可實時顯示當前光照刻度，用光電控制作為 獨立的對于特定場合的照明時間控制。

BD-JN 系列智能節能照明控制器

3.2 產品特點 完善的過壓、過熱、過載保護及報警提示。

采用電磁調控技術，優質純銅磁材料（變壓器），實現低耗而 高效的理想運行，無諧波畸變，還能有效的抑制和隔離用電設 備產生諧波。還具備良好的電磁兼容性，優化電網，擴大電容寬裕度，有效過濾電流波動和沖擊，降低無功損耗，優化電網 及照明設備各項運行。

采用變壓器調壓控制產品，系統結構采用顯示/按鍵輸入與穩壓 調節單元（也稱控制主體）之間分立，各項獨立調節；

故障報警自動旁路，有故障指示及故障輸出信號，并能將故障 信號上傳。

斷電數據保護，在斷電時所設定的參數不丟失且時鐘仍然可以 正常運行。 滿足電磁兼容性的要求。

所有參數應用面板鍵設定，面板具有電壓、電流、運行狀態顯 示功能；

具備對時功能，時間精確到秒。

具備低電壓自動旁路功能，確保負載用電安全。

具備低電流自動旁路功能，減少系統自身的消耗。

具有靜態旁路與工頻旁路。

避免高電壓或大電流直接沖擊燈具，延長燈具的使用壽命。

故障報警自動旁路，并能將故障信號上傳。

不受線路上高頻信號所引起的尖峰脈沖和電壓波動等的影響。 斷電數據保護：在斷電時所設定的參數不丟失且時鐘仍然可以 正常運行。

具有完善的保護功能；滿足三相 100％不平衡負載。

BD-JN 系列智能節能照明控制器

 MTBF≧60000 小時； 具備完善的散熱通道設計，讓設備散熱更加高效。

降低燈具工作溫度，提高燈具壽命，降低燈具驅動電源的故障 率，大幅降低燈具及配件的維護費用。

采用標準化設計，更換方便，減少后期維護成本。 諧波量符合《電能質量公用電網諧波》中的要求。

我司擁有先進的生產工藝設備和完善檢測手段確保產品品質。

3.3 頁面

菜單式參數設定，層次分明，完善的幫助及故障提示，能夠?qū)?時顯示和控制設備的工作參數，并查詢相關報警信息，功能豐富，信息完善，實用性強。

6個按鍵實現全部參數的設定，操作簡單，使用方便。

實時顯示三相輸出電壓及電流，精度為0.1級。

3.4 通訊 RS-485接口，能實現與上位機之間的信息傳輸。可通過上位機 設定、修改參數，并能遠程監控系統。

標準 Modbus通訊協議（其他協議需另定制）。

通訊速率：9600bps

BD-JN 系列智能節能照明控制器

四、技術指標

輸入電源：AC380V±15% ? 輸出電源：AC380V-15%，AC380V+5% ? 頻率：50HZ±2%，輸出精度±1%

額定電流：30A、40A、60A、80A、100A、120A、160A、200A、 250A、300A、350A、450A

絕緣強度：弱電回路對地——工頻500V，1分鐘 強電回路對地——工頻1500V，1分鐘 強弱回路之間——工頻1000V，1分鐘

冷卻方式：強制風冷（具備2個強力風扇，采用溫控智能啟動）

工作環境：無爆炸性氣體及粉塵的場合

環境溫度：-40℃～+55℃

貯存環境溫度：-40℃～+70℃

相對濕度：≤95%HKAC-JN 系列智能節能照明控制器

五、安裝注意事項

由于BD-JN系列智能節能照明控制器采用強制風冷所以在安裝時 應注意以下問題： 1、BD-JN系列智能節能照明控制器在單獨安裝時，應確保底部和 左右兩側的通風間距大于100mm，否則將影響散熱效果，導致功率元 件損壞。 2、HKAC-JN系列智能節能照明控制器裝在柜體內時，除考慮以上的 通風間距外，還應考慮柜內的空氣流動，應在柜體開散熱窗或安裝 通風扇。
