產品型號：BDXL-S100A/BDXL-S125A/BDXL-S160A/BDXL-S250A
概 述
電氣防火限流保護器專門為了保護低壓配電線路中短路、過載等問題研發，可以有效克服 傳統斷路器、空氣 開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生 的電弧火花大， 以及使用壽命短等弊端， 當發生短路故障時能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用 場所人員和財產的安全 。
電氣防火限流保護器可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、 圖書館、檔案室、 會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、 電動車充電站及租售式商場商鋪、批發市場、集貿市場、 甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

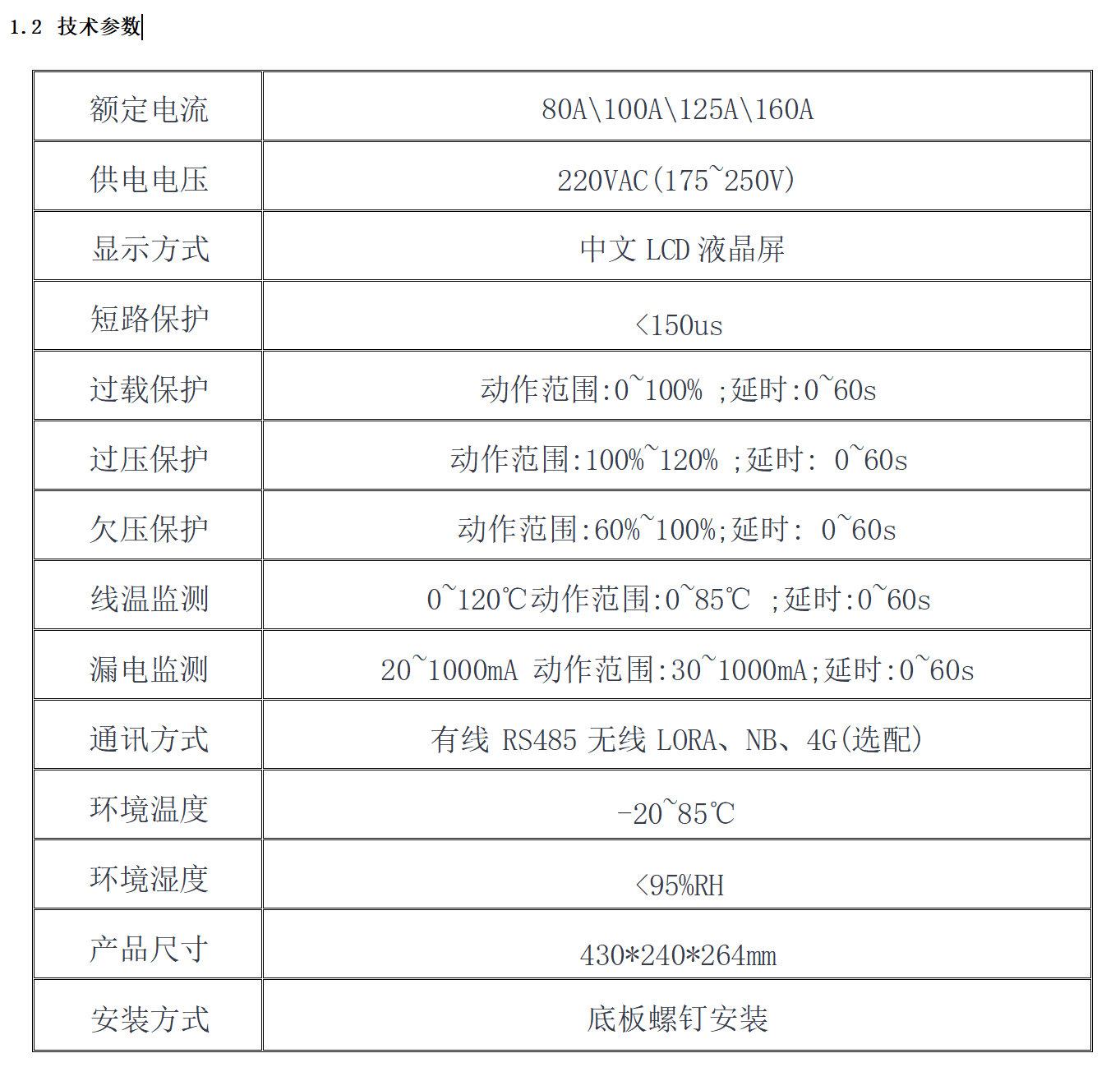

第二章 使用操作
2 . 1 指 示 燈 定 義
運行指示燈:通電后常亮 ，通訊時閃煉 1s 1 次。
故障指示燈 : 內部散熱片測溫 、外部溫感線斷路/短路時點亮。
報警指示燈:過壓 、欠壓 、過載 、短路 、 內溫過高 、外部線纜溫度過高 、漏電過大時點亮。 短路指示燈:負載設備發生短路現象時點亮。
消音指示燈:報警/故障消音時點亮。
分閘指示燈 : 電路斷開時點亮 ，合閘時關閉。
2 . 2 按 鍵 定 義
左/設置 :向左操作光標。進入設置菜單界面 ，可進行閥值設置 、保護設置 、延時設置等操作。
返回/復位:返回上一級菜單。不管設備處于正常、報警或故障狀態，可重新檢測各通道參數并判別狀態。
上/消音 : 向上操作光標或更改數字 。可消除報警提示聲，按動后消音指示燈長亮，但不解除報警狀態，至通道參 數恢復正常。
右： 向右操作光標。
下： 向下操作光標或更改數字。 返回:返回上一級菜單。
合閘:用于實現合閘。 分閘:用于實現分閘。

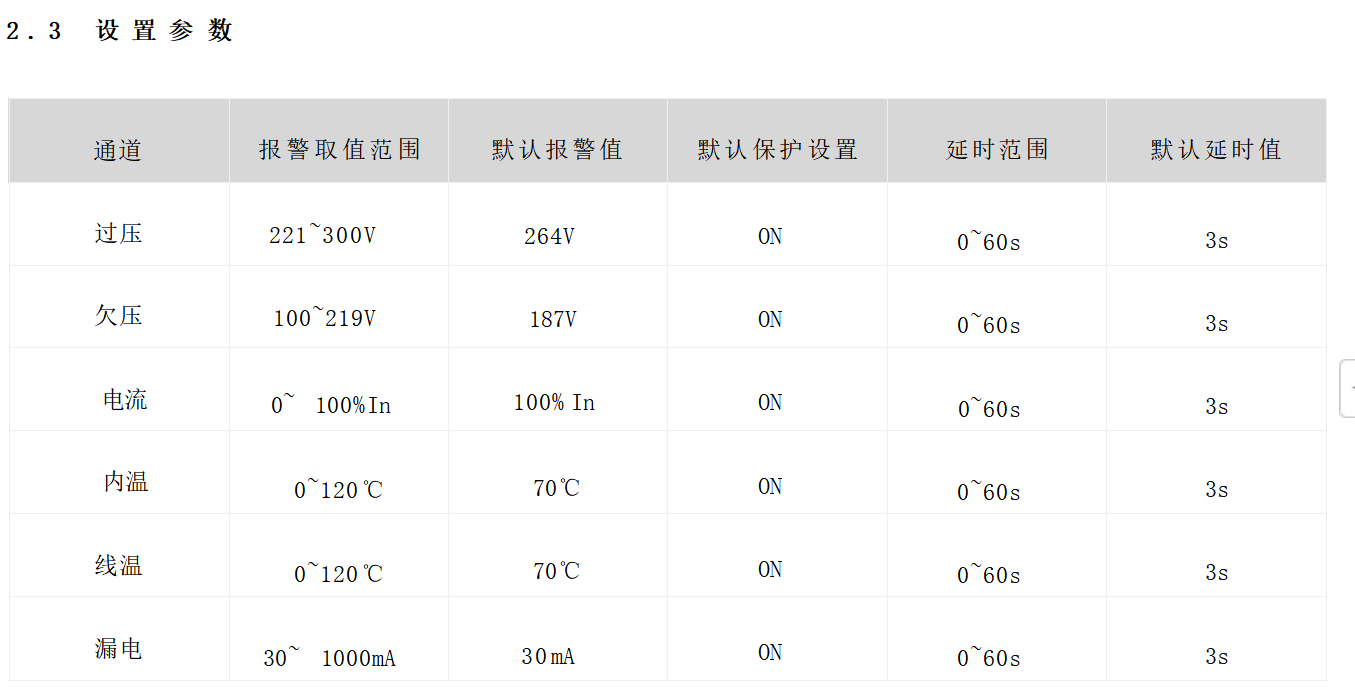

特 別 注 意
保護器的分?jǐn)啾Ｗo(hù)采用的是非傳統機械式開關觸點， 當電氣防火限流式保護器處于限流保護狀態時，其 輸出端仍有電壓輸出，嚴禁帶電操作其接線端子。如需進行下端檢修，請務必?cái)嚅_(kāi)其上端電源。
當由于環境溫度過高，或者使用場所散熱不良時， 電氣防火限流式保護器可能由于溫度過高而進行限流 保護，此時需要等溫度降到合適范圍，保護器才能工作。 因此，請確保使用場合散熱通風良好。
其 他 事 項
漏電互感器為選配器件。
線纜溫度傳感器為選配器件。
在選用限流式保護器時， 限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例 如當限流式保護器輸入端斷路器的額定電流為 32A 時，應將限流式保護器的額定電流設置為 32A。為保障限流 式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
限流式保護器采用導軌安裝方式，可以裸機掛墻安裝，也可以安裝在散熱良好的箱體內，應確保安裝場 所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
接線時應按接線圖操作， 同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致 保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
