產品型號：BDXL-D20A/BDXL-D40A

基本功能

短路保護功能

保護器實時監測用電線路電流，當線路發生短路故障時，毫秒級內實現快速限流保

護,并發出聲光報警信號。

過載保護功能

當被保護線路的電流過載且過載持續時間超過動作時間(0~60秒可設)時，保護器啟

動限流保護，并發出聲光報警信號。

表內超溫保護功能

當保護器內部器件工作溫度過高時，保護器實施超溫保護，發出聲光報警信號。

過欠壓保護功能

當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號。

配電線纜溫度監測功能

當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號。

漏電流監測功能

當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號。

通訊功能

保護器具有RS485通訊接口，可以將數據發送到后臺監控系統，實現遠程監控。

功能作用

實時監測

防火限流式保護器能夠實時監測受控回路短路電流、電壓、電流、頻率、溫度、剩余電流、遙

信狀態并顯示。

n 報警保護功能

防火限流保護器在探測到短路、用電數據越限時，發出聲光信號報警，以毫秒級時間進行限流

保護，保證安全用電。

n 故障提示功能

防火限流式保護器在檢測到自身故障，如溫度傳感器探頭故障時發出聲光信號，以提醒用戶進

行檢修。

n 通訊功能

防火限流式保護器配有RS485通訊接口，可將各種用電數據遠傳到云平臺，以提供智慧用電安

全監管服務。

技術參數

額定電流 20A/32A/40A/63A

供電電壓 220VAC(175-275V)

顯示方式 中文LCD液晶屏

短路保護 <50MS

過載保護 動作范圍:0~100%;延時:0~60s

過壓保護 動作范圍:100%~120%;延時: 0~60s

欠壓保護 動作范圍:80%~100%;延時: 0~60s

線溫監測 動作范圍:0~140℃;延時:0~60s

漏電監測 20~1000mA 動作范圍:20~1000mA;延時:0~60s

通訊方式 1路RS485、Modbus-RTU協議

環境溫度 -10~+55℃

環境濕度 <95%RH

產品尺寸

BD-HFXL-S2  72長*100寬*70高mm

BD-HFXL-S4  72長*100寬*70高mm

BD-HFXL-S6  150mm長 * 95mm寬 * 65高mm

安裝方式 標準35mm導軌安裝

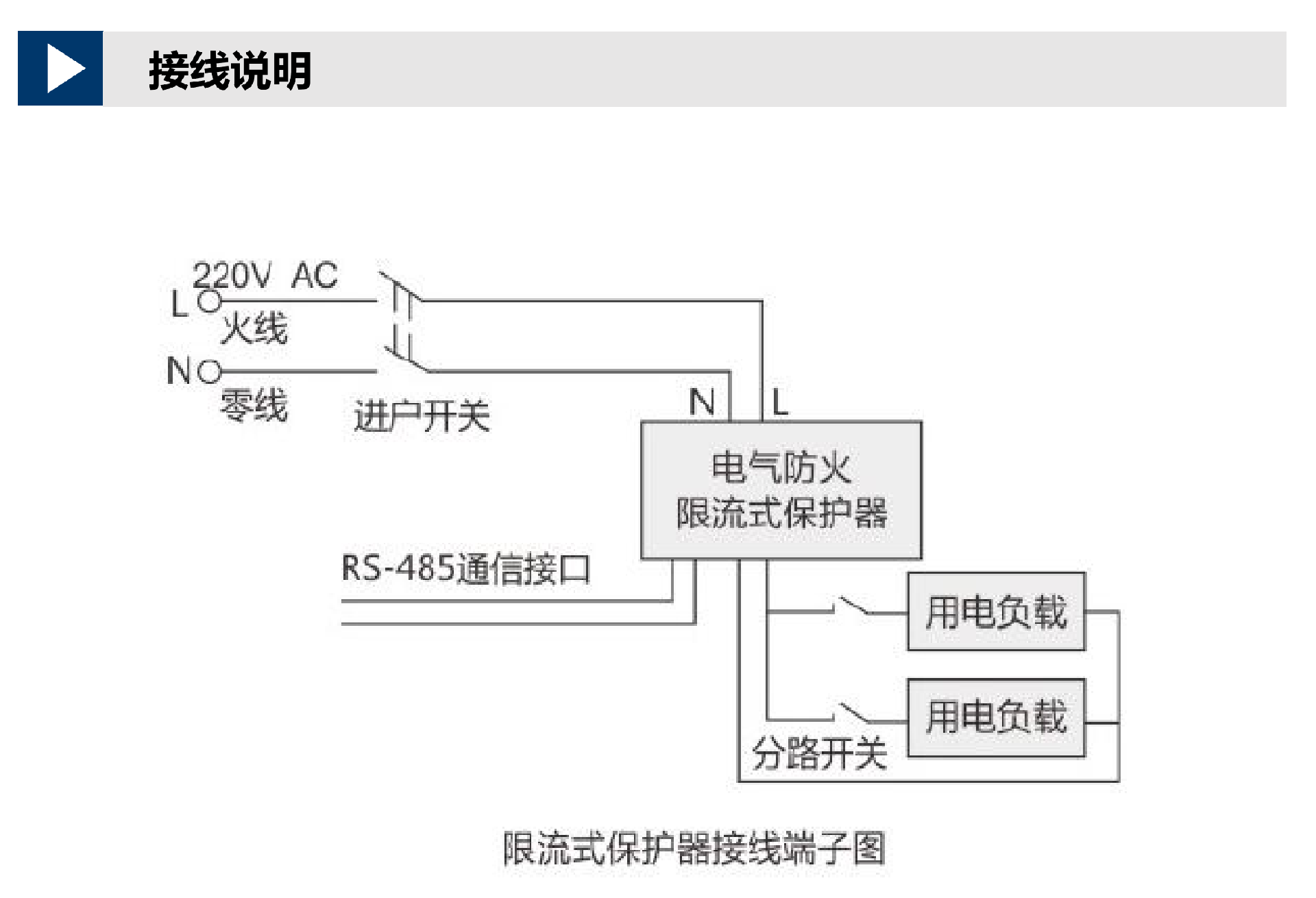

使用操作

指示燈定義

運行指示燈： 保護器正常運行時，該指示燈閃爍，發綠光。

通訊指示燈： 儀表監測到進入通信時，該指示燈閃爍，發綠光。

消音指示燈： 儀表監測到被保護線路進入消音時， 該指示燈常亮，發黃光。

報警指示燈： 儀表監測到被保護線路進入報警時， 該指示燈常亮，發紅光。

短路指示燈： 儀表監測到被保護線路被短路時， 該指示燈常亮，發紅光。

聯動指示燈： 儀表監測到被保護線路進入聯動時， 該指示燈常亮，發紅光。

按鍵定義

上/復位

? 短按：向上選擇菜單欄查看目錄、更改數字

? 長按（約3s）：不管設備處于正常、報警或故障狀態，可重新檢測

各通道參數并判別狀態。

下/消音 ? 短按：向下選擇菜單欄查看目錄、更改數字

? 長按（約3

s）：可消除報警提示聲。

菜單/設置

? 短按：功能頁面切換、返回上一級菜單、 編輯模式下移動光標

? 長按（約3s）：進入設置菜單界面，可進行閥值設置、保護設置、

延時設置等操作。

確定/自檢

? 短按：編輯模式下可以確認更改參數。

? 長按（約3s）：對蜂鳴器、指示燈、液晶屏進行檢查
