一、產品簡介
BD-PTS4.0是BD-BUS系統的智能觸摸面板，按鍵數量及按鍵內容可根據實際需要設定。采用4英寸觸摸屏，寸液晶屏，全觸摸控制，操做方便快捷。它通過直觀方式實現對燈光，窗簾，場景，空調地暖，音樂和新風等控制。
二、技術參數
總線輸入電壓：DC12V-24V
工作溫度：-5～50℃
工作電流：120mA(24V)
工作濕度：≤90%（不凝結）
開關類型：微音輕觸開關
輸出類型：485通訊
外殼材料：玻璃，PC
屏幕顯示：480*480
安裝方式：標準86開關座安裝
三、注意事項
* 請不要將產品安裝在高溫、潮濕、多塵、易燃、易爆、強電磁干擾的環境中。
* 安裝時強弱電分開布線，以免造成干擾。
* 設備不應遭受水滴或水濺。
* 請不要用粗糙的東西擦拭產品表面，以免刮花產品。
四、主要應用功能
* 液晶屏背光亮度可調；
* 支持鎖屏操作 ；
* 支持睡眠模式，可設置一定時間內沒操作，就會進入睡眠模式；
* 主界面有 3個快捷場景按鍵， 4個功能導航按鍵， 1個主菜單鍵（三者都支持本地操作、管理軟件配置）；
時間、環境狀態顯示設置；
* 具有燈光，窗簾，場景，空調，地暖，音樂和新風頁面；
* 燈光頁面共可設置 64個控制按鍵，控制類型：繼電器、調光器、 RGB燈帶、CCT ；
* 窗簾控制： 最多支持8個窗簾電機；控制類型：開合簾電機、卷簾電機。支持控制：開、關、停、百分比調節、擺角控制；
* 場景控制： 最多支持32個場景；
* 空調控制： 最多支持8個空調；支持控制：開關、溫度調節、風速調節、模式切換；
* 地?zé)峥刂疲褐С?8個地?zé)崮K；模式：普通，白天，夜晚，離開，自動；支持控制：開關、溫度調節、地冷地?zé)崆袚Q、模式切換；
* 音樂播放功能： 最多支持8個音樂播放器；
* 新風控制： 最多支持8個新風設備；支持控制：開關、風速、模式等；
* 支持總線電壓檢測；
* 支持 BDZN BUS 在線升級。

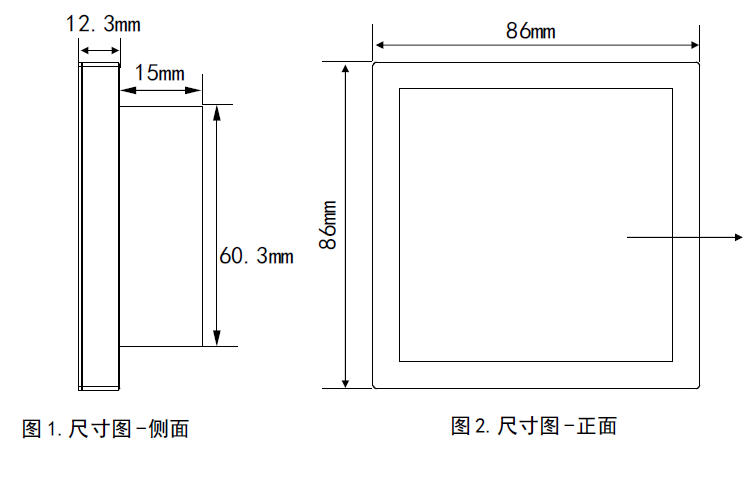

五、產品尺- 寸 見下圖
A1.液晶屏：該屏是4英寸觸控屏。
A2.可外接溫濕度 傳感器
A3.通信接口：BDZN-BUS。與電源接口模塊連接。 A4.卡扣：與電源接口模塊連接。
五、電氣接線圖與安裝尺寸圖

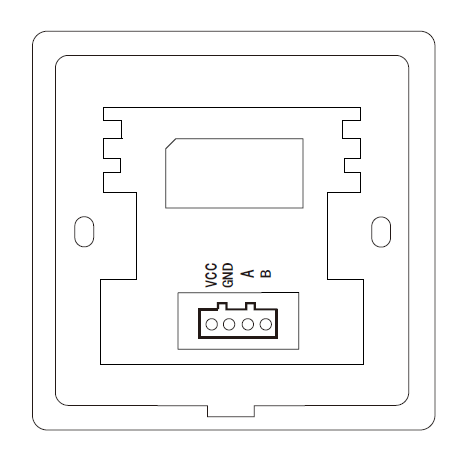

1、電氣接線圖：
485B/485A：CX-BUS通訊總線VCC/GND：電源輸入
2、電氣安裝示意圖

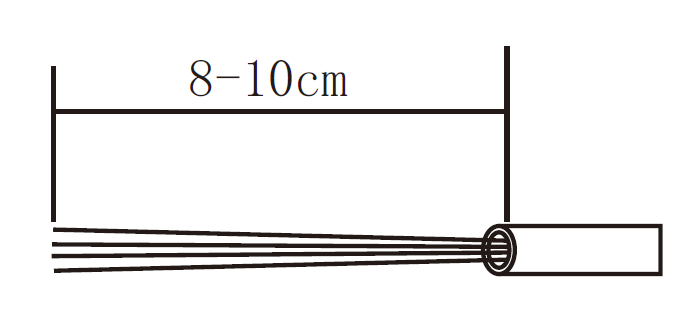

3、產品接線注意事項
注意：由于網線較硬，接線后將面板安裝到86底盒中會不方便，網線剝長，8-10cm，可以解決這個問題。

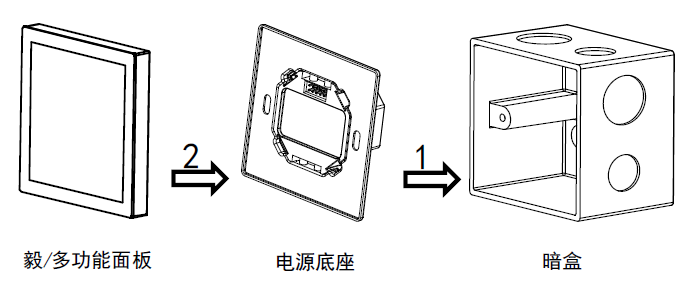

4、產品安裝說明
步驟1. 將暗盒安裝在墻壁上。
步驟2. 用螺絲將電源接口模塊固定在暗盒里。
步驟3. 手持面板邊緣，對準卡口，垂直插入電源接口模塊，不可過分用力按壓面板。
