智能照明控制器是一款具有電表計量功能的控制器，適用于多種照明監控場景。它采用物聯網4G通訊技術，可遠程控制和監測照明設備。產品特點包括高可靠性、適應性強、智能算法檢測等。功能涵蓋電壓采集、能耗監測、繼電器輸出等。此外，產品還具有定時、經緯度、光照度、節假日控制等功能。該產品適用于戶外智能照明控制系統及相關應用場合，并提供了詳細的安裝、使用和維護指南。

智能照明控制器產品概述

智能照明控制器是一款具有電表計量功能的控制器，適用于路燈監控、景觀燈監控樓宇亮化監控、橋梁亮化監控。應用物聯網4G通訊技術，實現實時管控所有照明設備，并且可以對路燈實現遠程控制和數據監測的的末端智能設備，智能照明控制器XEL816G可以單獨對路燈配電箱進行遠程控制，智能照明控制器支持定時功能、經緯度功能、光照度功能、節假日功能;支持配電箱三相用電能耗數據監測，其中包括相電壓、三相電流、三相有功功率、三相無功功率、三相有功電能、三相無功電能以及功率因數的計量;智能照明控制器對路燈配電箱的回路進行開關操作、路燈回路故障判斷、箱門門磁狀態監測、配電箱水浸狀態監測、配電箱浪涌模塊的狀態監測、數據掉電保存、設備OTA在線升級等。

產品型號：BDXH416G     BDXH816G  BDXH1216G

二、產品特點

1. 智能照明控制器符合國家電力設備行業標準，工業化程度高、可靠性高；

2. MCU采用ARM-M4內核32位工業級的芯片，性能穩定；

3. 產品防護等級IP50，導軌安裝，戶外安裝時需要安裝于配電箱內；

4. 采用工業級芯片和工業級元器件溫度適應性好，可在-40℃的低溫環境下正常工作；

5. 產品采用智能算法檢測路燈工作狀態，上報路燈故障，方便用戶監測和維護燈具。

6. 產品內置顯示屏和本地按鍵操作，支持本地設置和修改參數；

7. 上行通信使用4G通信。

三、產品功能

1. 電壓采集：支持三相電壓采集；

2. 漏電流采集：支持主進線漏電電流數據采集功能；

3. 用電能耗監測：包括三相電壓、三相電流、三相有功功率、三相無功功率、三相有功電能、三相無功電能，以及功率因數的計量，精度±1%；

4. 互感器接入：支持二次互感器接入，最大電流小于6A；

5. 繼電器輸出：8路繼電器輸出，容量：16A阻性負載。

6. 液晶屏：全彩高清夜景屏，分辨率：320*240；

7. 上行通信：4G通信/以太網；

8. 備用電池接口：UPS接口；

9. USB接口：設備固件升級接口；

10. 回路故障監測：DI數字量輸入接口8個；

11. 配電箱狀態：門磁狀態監測、水浸狀態監測、雷擊狀態監測；

12. 光感探頭接入：光敏電阻；

13. 第三方電表采集接口：支持標準Modbus Rtu協議或者DL645-2007協議；

14. 自動定位：自動通過基站定位獲取經緯度參數；

15. 模塊級聯：485級聯

16. 參數本地設置：支持設備設有6個操作按鍵，可以通過按鍵直接開關回路，配置自動定時開關、經緯度開關，光照度開關，配置網絡參數、設備編號、目標IP、MQTT服務器設置、設備經緯度。

17. 預留電力載波接口

18. 預留LORA無線接口

三、參數與規格

l 電氣參數允許偏差：

1) 額定電壓：220VAC/3*220VAC，允許偏差-20%～+20%

2) 額定頻率：50Hz/60Hz，允許偏差±5%

l 整機靜態功耗<3W，整機動態功耗<5W；

l 繼電器數量：8個16A繼電器

l 數字量反饋：8路DI+3個固定功能采集點（箱門、水浸、雷擊檢測）

l RS485接口：3路

電氣參數：

n 數據保存：停電十年以上數據不丟失

n 防護等級：外殼密封符合IP20

n 工作溫度：-40℃～+85℃

EMC標準：

n 防浪涌等級：符合GB/T 17626.5   等級: 4   實驗電壓：±4KV；

n 靜電放電抗擾度：符合GB/T 17626.2  等級：4   試驗電壓：±15kV；

n 快速瞬變脈沖抗擾：符合GB/T 17626.4   等級: 4   電壓：±4KV；

n 高低溫:  ( -40℃/+80℃)  等級: 4

四、外觀及安裝

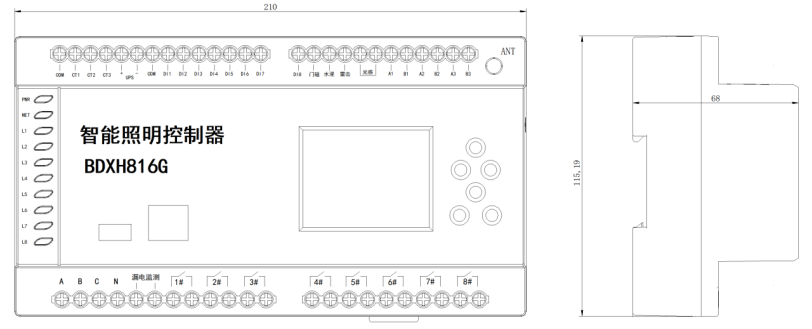

4.1 外形尺寸

210mm×115mm×68mm

圖4-1 控制器外觀圖片

4.2安裝環境

智能照明控制器應安裝于路燈配電箱或者路燈配電房內部，確保有足夠的空間，避免雨淋、陽光暴曬。

如果長時間陽光暴曬有可能導致控制器外殼細微變形，會使得智能照明控制器設備損壞；對于非正確安裝或者不當安裝造成的設備損壞，不在我司保修范圍內。

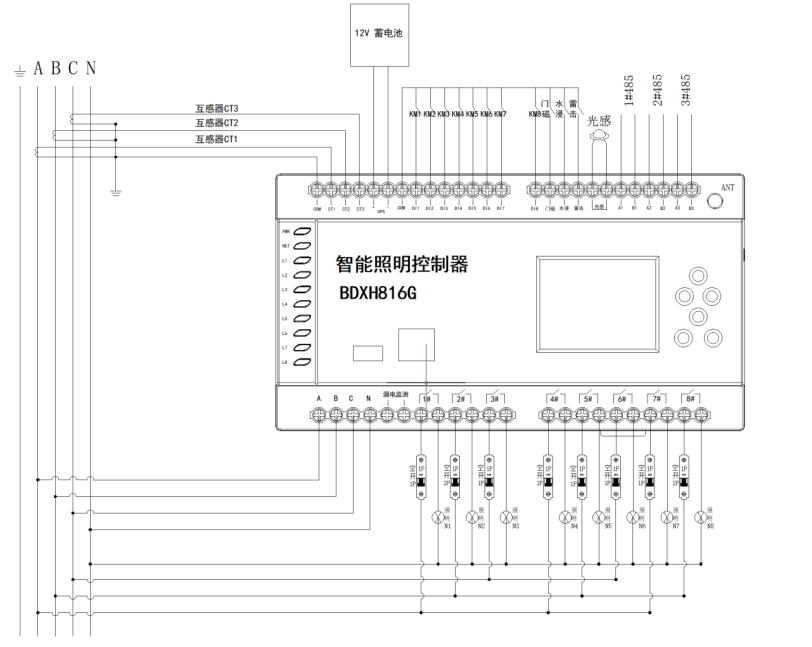

4.3智能照明控制器安裝接線圖

圖4-2 智能照明控制器安裝前的接線圖

如圖4-2所示，A、B、C、N代表三相四線電纜，PE代表接地線、安裝智能照明控制器前需要完全切斷電源安裝。

智能照明控制器的安裝步驟如下：

1) 打開配電箱

2) 切斷切斷配電箱的進線電源

4.4記錄與檢查

安裝智能照明控制器時需要按照我司提供的記錄表記錄智能照明控制器的型號、設備編碼、以及所對應地理位置等信息歸檔，并交由管理人員進行設備的添加與策略的配置。

添加完后，上電后對現場智能照明控制器和配電箱進行手動控制，檢查是否一一對應并且可控。

五、智能照明控制器產品功能

5.1 定時控制功能

智能照明控制器可對所接配電箱的交流接觸器回路進行遠程定時控制，最多支持4個定時時段，每個回路獨立控制，支持周設置，可以設置周一到周日每天不同的亮燈策略。

5.2 經緯度控制功能

智能照明控制器可對所接配電箱的交流接觸器回路進行遠程經緯度控制，設備自動定位當?shù)亟?jīng)緯度，可以根據日出日落時間自適應亮燈，每個回路獨立控制，支持周設置，可以設置周一到周日每天不同的亮燈策略。

5.3 光照度控制功能

智能照明控制器可對所接配電箱的交流接觸器回路使用光照度控制，設備根據設置的亮燈照度值和滅燈的照度值進行開關燈，每個回路獨立控制，支持周設置，可以設置周一到周日每天不同的亮燈策略。

5.4 節假日控制功能

智能照明控制器可以設置節假日模式，節假日模式可以配置24個節日，節假日啟用時候所有的回路將統一開關。

5.5 外接電表采集功能

智能照明控制器可通過485采集配電箱進線的電表數據。

5.6 水浸監測功能

智能照明控制器可實現對配電箱的水浸情況進行監測（需要選配水浸傳感器）。

5.7 箱門防盜監測功能

智能照明控制器可實現對配電箱的箱門狀態進行遠程監測（需要選配箱門行程開關）。

5.8 雷擊監測功能

智能照明控制器可實現對配電箱的雷擊狀態進行遠程監測（需要選配帶干接點的浪涌保護器）。

六、注意事項

1、本產品為交流輸出，嚴禁駁接非交流設備，以免損毀控制器及末端設備。

2、 注意零火線的梳理，避免纏繞的情況。

3、 切記要在完全斷電情況下接線盒維修。

七、常見故障及處理方法

八、應用范圍

可用于戶外智能照明控制系統及相關應用場合。

九、存儲與運輸

n 本產品的運輸和儲存不應受到劇烈沖擊，應根據GB/T 15464-1995《儀器儀表包裝技術條件》的規定運輸和儲存。

n 保存本產品應在原包裝內，保存的地方環境溫度為0～40℃，相對濕度不超過85%，空氣中無腐蝕性氣體。

n 本產品在倉庫內保存應放在臺架上，疊放高度不超過5箱。

十、保證

本產品自出廠日期起，18個月內，在用戶完全遵守本說明書的要求的情況下，若用戶發現本產品不符合技術要求，本公司負責維修或更換。
