WJ3005 型表式照明監控終端

WJ3005  型表式照明監控終端（以下簡稱終端）是公用網無線路燈監控管 理系統中的重要終端設備之一，它主要安裝于路燈控制箱或變電箱，用于對路燈 運行的監控與管理。

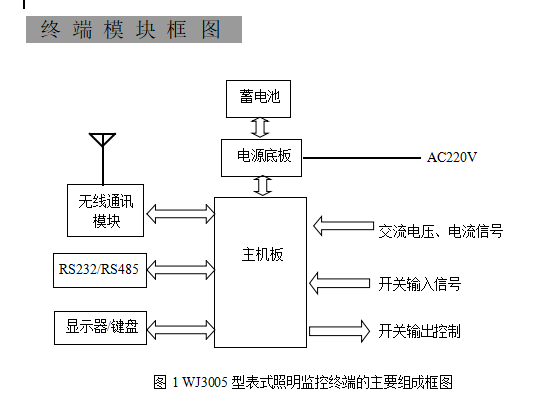

本終端由性能優良的無線通訊模塊、先進的高速 32 位 Flash Memory 微處 理器為核心的主控單元以及各種外圍接口、線性電源等組成（圖 1）。功能和性 能完全符合電力部標準。終端采用智能模塊化設計， 內部 I2C 總線結構，軟、硬 件擴充性能好，可靠性高，抗干擾能力強；安裝、調試及維修方便， 可在強電磁 干擾等惡劣環境下長期可靠地工作，是一種比較理想的城市路燈監控管理系統升 級換代產品。

主 要 參 數 和 指 標

1     遙控輸出：   4 組

為常開接點，用于操控中間繼電器從而控制操控或直接操控操 控。接點容量為 AC250V/5A。

2     模擬量輸入：三相電壓、3 路電流(基本型，可擴展至 7 路) 0~300V 交流電壓輸入；

0~5A 交流電流輸入，來自電流互感器。測量誤差≤1%。

3     開關量輸入： 8 路

用于開關信號檢測, 比如接觸器的輔助觸點、機箱門的接觸開關。

4    顯示：  可在下列顯示器中任選一種：

   液晶漢字顯示，具有二級國標字庫。

5    實時時鐘：    誤差≤0.12s/h，斷電正常運行 10 年。

6    信道特征

   工作頻率：  900MHz 、1800 MHz  頻段。

   發射功率：  ≤2W。

   雜波輻射：  ≤25 μW。

   基準靈敏度：≤1 μV。

7    編址能力：1 ~ 9999

8    靜態功耗：≤5VA。

9    工作環境

   環境溫度：-25℃~+65℃。

   相對濕度：＜90%。

   工作電源：220VAC（+ 40V 、-30V），50Hz ± 10%。

10  外形尺寸：290 mm × 175 mm ×95mm。

11    整機重量：3Kg。

基 本 工 作 原 理 及 功 能

WJ3005 型表式照明監控終端由無線通訊模塊、電源底板及主機板等組成， 同時可外接液晶顯示器，由此實現數據的采集、計算、顯示、傳送， 并通過無線 組網,接收調度端的指令，完成遙測、遙信、遙控等功能。

終端接通電源后，自動進入復位和程序初始化運行，若首次運行則需由主 臺控制中心發送一系列的運行參數給終端，之后，終端會嚴格按此參數有條不紊 地進行工作。

主臺向終端發出信號，該信號經終端天線接收、由無線通訊模塊解調出數 字信號送往主控單元。主控單元從異步通信接口接收每一幀數據，進行分析和識 別，根據不同的命令代碼執行各種操作。

終端根據命令采集必要的數據，經過處理后由異步串行接口送往無線通訊 模塊進行數據調制，最后通過天線將信號發向主臺。終端根據主臺發下的參數， 測出電壓、電流有效值及有功功率。

1

終端安裝

終端安裝地點應選在通風干燥的地方，避免陽光直射或雨水淋灑到終端箱 體上。注意終端及高頻饋線離高壓母線應留出安全距離以及終端工作人員 操作空間。

終端安裝尺寸

圖 2 表示終端安裝固定孔位置尺寸。

圖 2  終端機箱壁掛式安裝示意圖

2 終端接線

  強電柜內部接線圖見圖 3

WJ6005 型照明監控終端使用說明書

圖 3 強電柜內部接線圖

  終端接線端子排定義見圖 4

  開關量輸入線的連接

這里的開關量輸入信號是外部接觸器輔助觸點的通斷信號，源電壓則利用終 端提供的一組 12V  隔離電源。每路開關量輸入在面板上均有發光二極管指示， 點亮時表示對應的開關量輸入信號接通。

每路開關量輸入的物理序號在端子上方標示，共用一個公共端，公共端端子 上方用“COM”標示。

連接時，將開關量輸入信號即接觸器輔助觸點兩端的任一端接到“COM ” 端，另一信號端則對應接到相應的開關量信號輸入端。

圖 5  開關量輸入接線示意圖

注意  接線時線頭芯線部分長度要適中，并擰緊端子螺絲以確保良好接觸， 防止線頭松脫導致故障。

  開關量輸出線的連接

這里的開關量輸出信號是繼電器的觸點通斷信號，該型繼電器的驅動能力為

交流 250V，最大電流 5A（純阻負載時）。

主板的左下方是 4 路開關量輸出的接線端，每路開關量輸出均有發光二極管 指示，點亮時表示對應的繼電器吸合。

連接時，將開關量輸出信號兩端任一端接到交流電源端，另一輸出端則對應 接到相應中間繼電器，然后由中間繼電器控制相應的接觸器，如圖 6 所示。

圖 6  開關量輸出接線示意圖

注意  1、接線時線頭芯線部分長度要適中，并擰緊端子螺絲以確保良好接 觸，防止線頭松脫導致故障。

2、公共電源線不要取 A 相，取 B 相或 C 相均可?，F(xiàn)場有鐘控表的 要確保與鐘控表控制輸出的電源同相。

  電源及模擬信號連接

將接線端子 La、Lb 、Lc、N 分別與三相電源 A、B、C 、N 相連即可。Ia+、 Ia-、Ib+、Ib-、Ic+、Ic-分別與三路互感器輸出端口相連即可。

注意  1、假如現場供電電源少于三相的，缺相端口輸入電壓從其他相并聯 接入。

2、假如現場回路少于三路的，電流可不接。

3  操作

正常運行時，可以看到面板右上方的運行燈會閃爍。

其余具體操作可參照附錄《液晶顯示面板使用說明書》。

4  現場接線注意事項

 終端機箱應良好接地，必須將終端的接地螺栓連接到配電屏機架上，以保證 人身安全及終端的正常運行。

 模擬量、開關量輸出控制線及開關量輸入線應盡量遠離交流電源線及其它干 擾源，在與其它強電電源線平行時，應至少保持 50mm 以上的間隙。

1 每隔半年至一年，應清除終端外殼上部和機內的積塵。

2 本機工作電源應保持在交流 220V±20%范圍內。

3 終端通信不正?；蚬ぷ鞑徽r，首先要檢查終端外部電源、天線以及天線接 頭是否正常，檢查該終端地址及工作參數是否正確。

4 終端出現故障時，應由專業人員處理，在更換故障部件時，應先斷開交流電源 及電池，再拔插各有關插頭和部件，維修結束后需按產品技術要求進行必要的 調整。

5 常見故障及排除方法見下表。

液晶顯示器使用說明書

1 概述

液晶顯示器與終端的連接為 232 方式，使用專用連接線，液晶顯示器的連接 插口位于液晶顯示器右側，終端的連接口為面板左通信口。

液晶顯示器上共有四個按鍵

        上移鍵和下移鍵，可選擇菜單和修改數據；

      ——進入鍵-進入子菜單；確認鍵-確認數據修改

ESC        ——退出鍵

主界面顯示如下圖所示：時間、溫度和 GPRS 信號強度，

左上角條狀圖表示 GPRS 信號，五條表示信號最強。條數依次減少表示信號 強度依次減弱。

中間是當前時間，下面是當前溫度。

如果當前有警，在顯示板的右下角會有警示標志，此時按擊進入鍵，

會看到當前所報警。

2  操作方法

按退出鍵，液晶顯示器依次進入菜單，依次為：模擬量輸入顯示、開關量輸 入顯示、開關量輸出顯示與設置、時間顯示與設置、參數設置、各功能板狀態顯 示、終端軟件版本查詢、節能板參數顯示。具體操作如下：

  模擬量輸入顯示

按進入鍵，使顯示器在模擬量輸入顯示狀態，即顯示三路功率、電壓、電流。

  開關量輸入狀態顯示

按進入鍵，使顯示器處于開關量輸入顯示狀態，一次顯示最多八路開關量輸 入狀態，當超過八路時，可用上移鍵和下移鍵查看全部。

  開關量輸出顯示與設置

按下進入鍵，使顯示器處于開關量輸出顯示狀態。

如需對開關量輸出進行操作則按進入鍵，可用上移鍵和下移鍵選擇回路。選 擇回路之后按進入鍵，就會進入設置“通”或者“斷”狀態，說明此時處于修改 狀態，按下上移鍵，則將當前開關量輸出置為“通”狀態，按下下移鍵則將當前 開關量輸出置為“斷”狀態，按進入鍵，執行相應的通斷命令。

  時間顯示與設置

按進入鍵，使顯示器處于時間顯示與設置狀態。依次按進入鍵， 分別可以設 置年、月、日、時、分、秒， 按退出鍵會提示是否設置，按進入鍵確定設置，按 退出鍵退出。

  參數設置

按進入鍵，進入?yún)?shù)設置。分別可以設置經緯度、開關量輸出回路數、光 控參數、開關燈時限和工作參數。

1)   經緯度設置

按進入鍵，可設置經緯度，先用上移鍵和下移鍵選擇設置經度或緯 度，用進入鍵進入設置。開始設置時用進入鍵選擇上移鍵和下移鍵變化 的基準量，分別為“10 ”、“1 ”、“0.1 ”、“0.01 ”，選擇好之后用上移鍵和 下移鍵設置即可。

2)   開關量輸出回路數設置

按進入鍵之后，直接按上移鍵和下移鍵設置即可。光控參數設置

日出時間和日落時間為根據經緯度和當前時間計算出來，不能設置，可 以設置開燈偏移量和關燈偏移量。選中后用按上移鍵和下移鍵設置即可。

3)   開關燈時限設置

依次按進入鍵，可選擇回路、星期、開燈時限方式，開燈時限，關 燈時限方式，關燈時限?？梢詫γ恳换芈芬恢軆?nèi)每一天的開關燈時限進 行設置。對一條回路來說，一周內的開燈時限方式關燈時限方式是一樣

的，時控或者光控。時控即采用主臺或者液晶設置的周參數進行控制， 光控采用經緯度計算的日出日落時間加上開關燈偏移量得出時間進行 控制。

4)   工作參數設置

只用到地址設置命令，用上移鍵和下移鍵選擇數字即可。

全部修改完以后，按退出鍵，按照提示，如果保存按進入鍵，不保存按退 出鍵即可。

  各功能板狀態顯示

按下進入鍵，并用上移鍵和下移鍵分別可顯示直流采樣板、節能控制板、三 相 VI 采樣板、三相 V 采樣板、開關量輸入板 1、開關量輸入板 2、開關量輸入 板 3、開關量輸入板 4、線路檢測板 1、線路檢測板 2 、12 路 VI 采樣板 1 、12 路 VI 采樣板 2 、12 路 VI 采樣板 3 、12 路 VI 采樣板 4 的存在狀態及運行狀態，以 及開關量輸出板、E2 、DS18B20 的運行狀態。

  終端軟件版本查詢

按下進入鍵，可查詢主控程序版本。   節能板參數顯示

保留
